Introducción

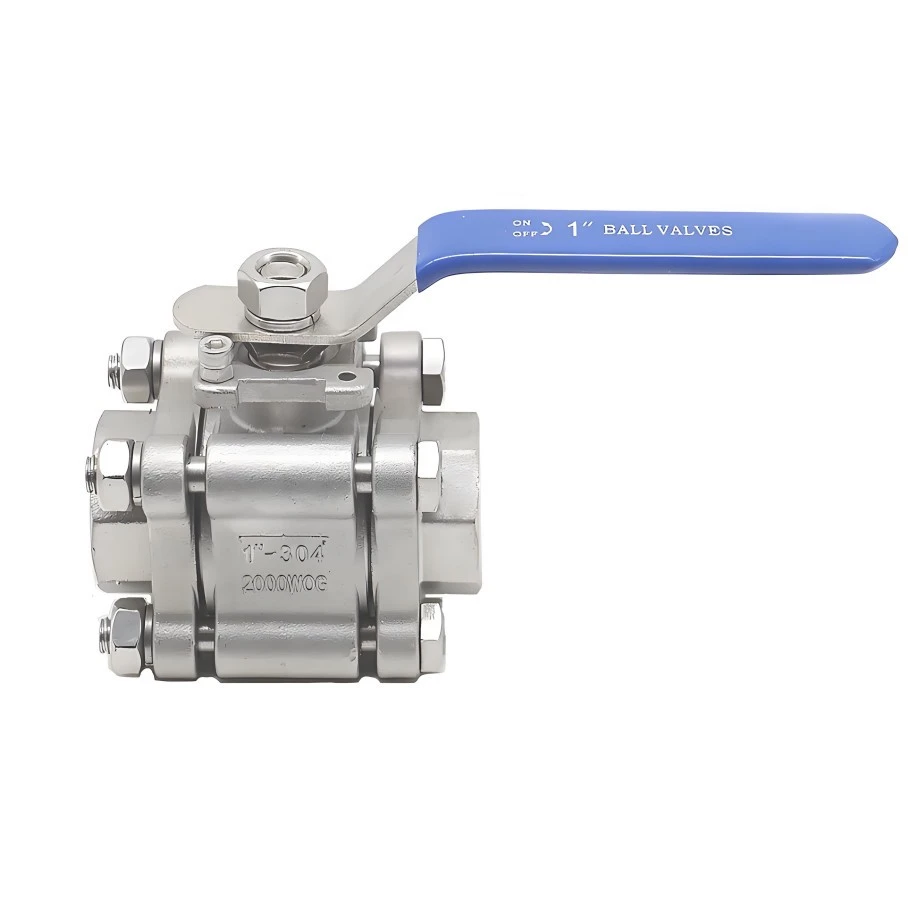

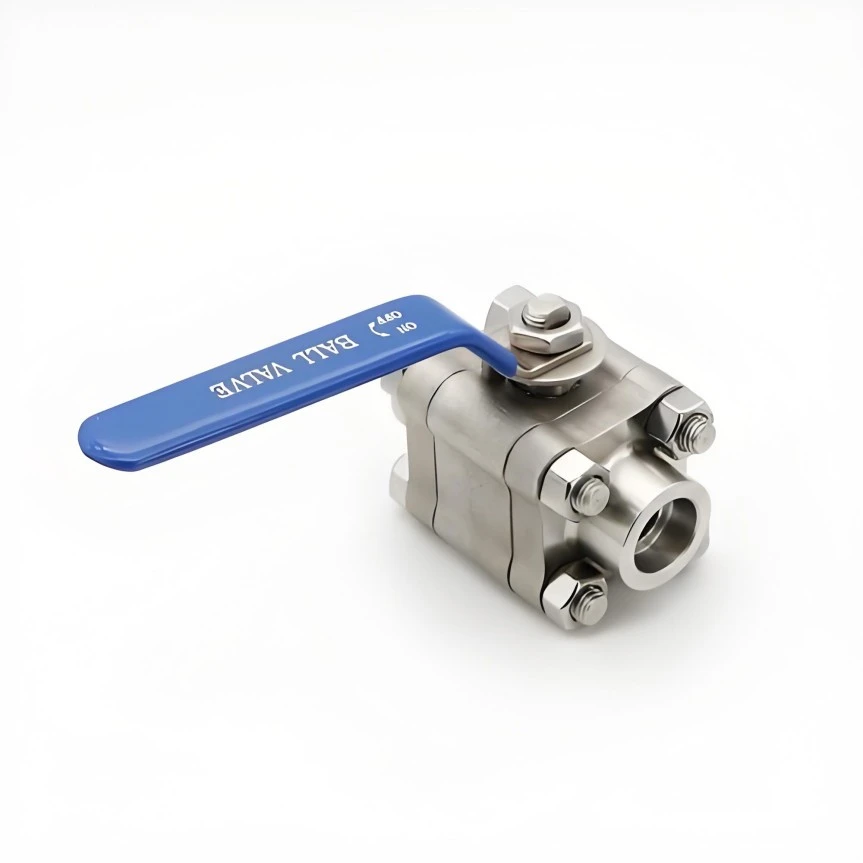

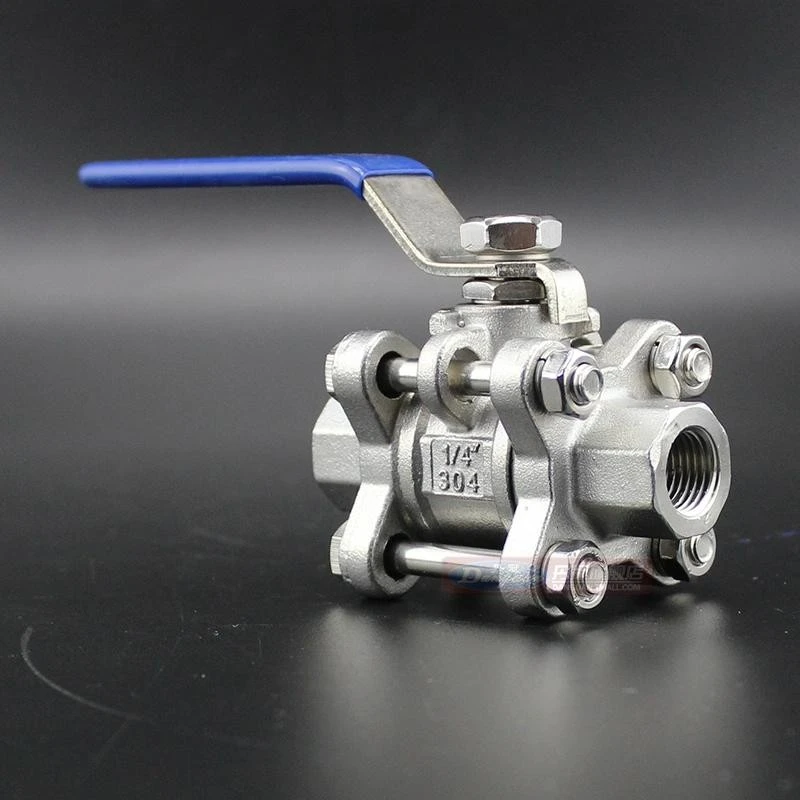

La válvula de bola de 3 piezas es una estructura de válvula de bola que consta de secciones de cuerpo de válvula segmentadas con una bola ubicada centralmente, que se utiliza para aplicaciones que requieren válvulas desmontables para cortar y mantener medios en tuberías industriales.

Especificación

Artículo	Especificación / Descripción
Modelo	P30C o OEM
Construcción	3 piezas atornilladas / cuerpo dividido
Tamaño	1/4" – 4" (DN6–DN100)
Clasificación	PN16–40 / 1000 WOG / 1000 psi (también 2000 WOG PN63 para modelos de alta presión)
Temperatura de trabajo	-196 grados a +400 grados (-4 ℉ a 500 ℉)
Estándar de diseño	ANSI B16.34 / ASME VIII Div.1 / EN 12516-1
Cara a cara	ASME B16.1
Diseño de vástago	Antiexplosión-A prueba de explosiones-

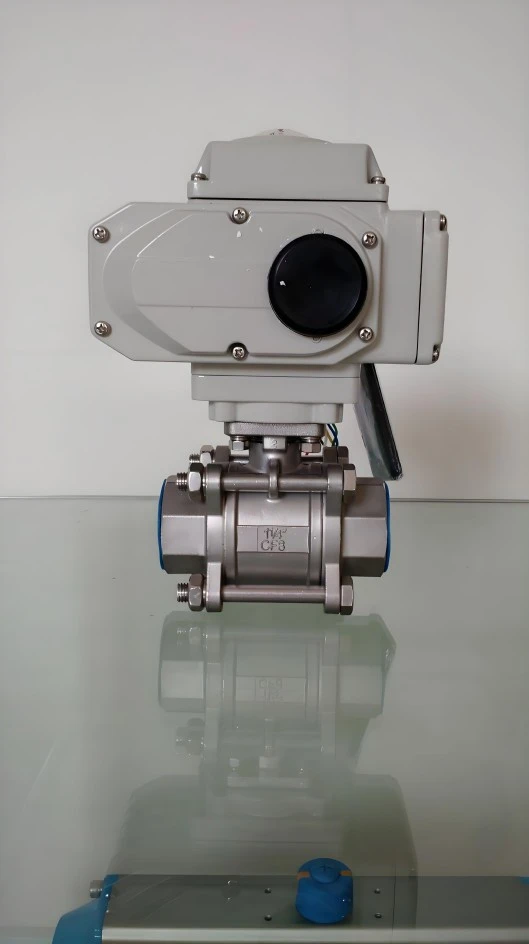

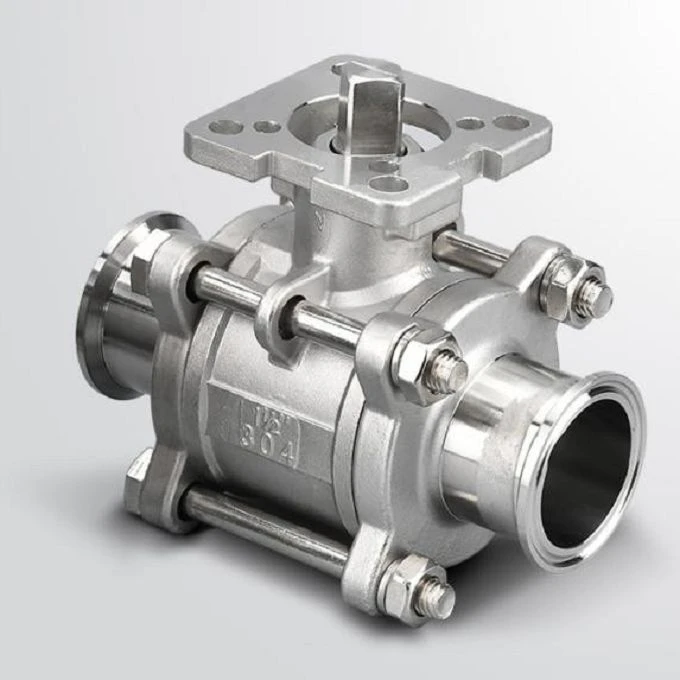

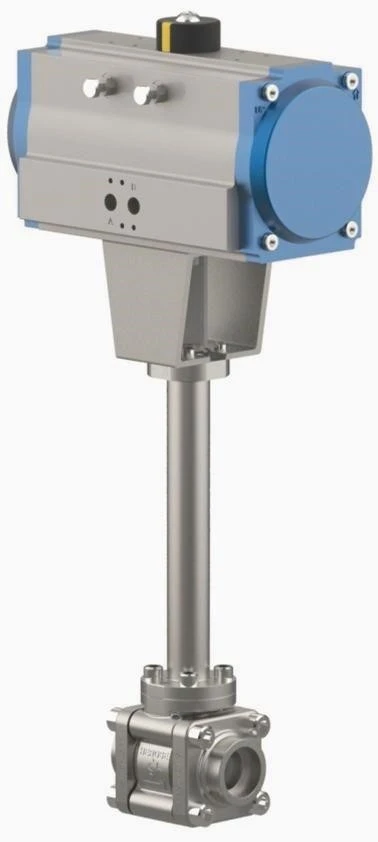

Almohadilla de montaje	ISO 5211 (para actuador)
Clase de estanqueidad	API 598 Cl.A / ASME B16.104 / FCI 70-2 Cl.VI / GOST 54808 Cl.A / EN 12266-1 / ISO 5208
Tipos de conexión	GAS / NPT / DBSP / DIN / Soldadura por enchufe / Soldadura a tope
Asientos	Asiento blando o metálico
Materiales (piezas)	Bola: ASTM A276-304/316; Vástago: ASTM A276-304/316; Tapa: ASTM A351-CF8/CF8M; Cuerpo: ASTM A351-CF8/CF8 / ASTM A216-WCB; Arandela de empuje: RTFE/CTFE; Anillo prensaestopas: AISI 304; Otros: Acero Inoxidable, PVC, Juntas Tóricas de Viton

product-952-841

Características

Sello de cero-fuga

El sello cumple con las normas API 598 Clase A e ISO 5208 Clase A, con asientos y bolas RTFE/CTFE que logran un ajuste a nivel de micras.

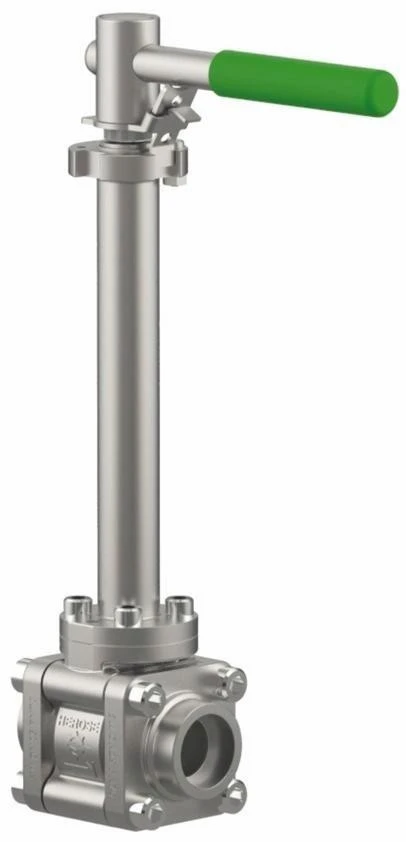

Adaptabilidad a temperaturas extremas

Rango de funcionamiento de -196 grados a +400 grados, el acero inoxidable 316 sigue siendo resistente a la fragilidad a bajas temperaturas y mantiene la resistencia a altas temperaturas. El material del asiento compensa la expansión y contracción térmica para mantener un sello hermético.

Anti-desalojamiento del vástago

El vástago presenta una estructura anti-reventón, con un diseño de limitación mecánica que asegura el vástago dentro del cuerpo de la válvula, evitando que sea empujado hacia afuera por la presión media incluso en condiciones de alta-presión.

Aplicaciones

Sistemas de Instrumentación y Control

Se utiliza para el control de apertura y cierre de tuberías de proceso de pequeño-diámetro y para el aislamiento de muestreo de instrumentos.
Química y Química Fina

Se utiliza para el cierre-de flujo-bajo y el mantenimiento de medios corrosivos o generales en aplicaciones desmontables.
Equipos de tratamiento de agua

Se utiliza para el control de fluidos y el aislamiento local de tuberías internas dentro del equipo.
Tuberías industriales generales

Se utiliza para sistemas de control y transporte de diámetro pequeño-para medios gaseosos o líquidos.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre una válvula de tres-piezas y una de dos-piezas?

R: Una válvula de tres-piezas permite el desmontaje independiente del cuerpo de la válvula central sin afectar la tubería en ambos extremos; una válvula de dos-piezas requiere la extracción completa de la válvula para el mantenimiento de la estructura interna.

P: ¿Es adecuado para aplicaciones de alta-presión?

R: Los modelos-de diámetro pequeño pueden alcanzar clasificaciones de 1000 a 2000 WOG o PN40, pero esto debe verificarse según el método de conexión (roscada/soldada) y la temperatura media.

P: ¿Se requiere el desmontaje de la tubería para el mantenimiento?

R: No, simplemente retire la estructura del perno central para quitar la bola y el conjunto de sellado, dejando los extremos de la tubería conectados en sus posiciones originales.
